CD Player Tuning
Публикувано отRAZOR Време: Friday, March 11 @ 16:14:42 CET
Със Съдействието на RAZOR
Тунинг на CD player Technics SL-PG480 с
подръчни материали.
След едно порядъчно почерпване в една неделя, докато разлеждах
сервизната документация на плейъра ме "озари" идеята (не без
подстрекателство от страна на Кирил) да го поразчовъркам малко.
Тъй като почти цялата цифрова част на плейъра е интегрирана в един чип,
са направени подобреня само в аналоговата част - от изхода на цап-а до
изхода на плейъра. Ето как изгрежка по-съществената, аналогова част от
схемата:
Основната идея беше да сменим операционника с по-добър и да
заменим електролитите по пътя на сигнала ако не с по-хубави, то поне с
по-нови.

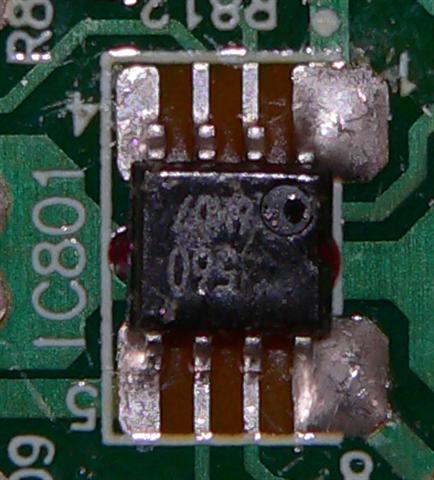

Ето го и оригиналния операционен усилвател:

Изглежда прекрасно нали :)
И тъй-като беше Неделя и всички
магазини за чаркаляци не работеха, "избранника" за подмяната беше
NE5532, при това в стандартен корпус, а не smd. Имаше малко зор по
демонтажа на оригиналния операционник, защото освен че беше запоен,
беше и залепен за платката. Но в краина сметка с магическия уред тесла
и заклинанието "Е те са ти е*** *******!!!!" се постигат доста неща :)
След малко "поусукване" на пиновете, 5532-ката беше монтирана без
особено голям зор:

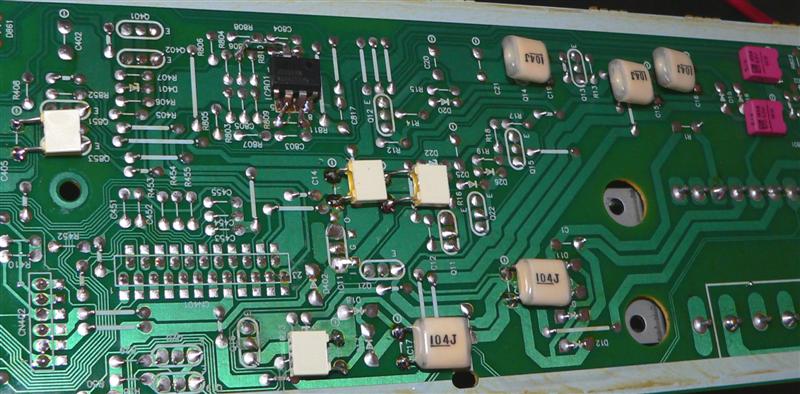

Шунтирахме всички електролито с по 100n (такива ми се намираха в
повечко), като сложихме по-"хубавите" по пътя на аудио сигнала:

Имаше и идея да изкореним мютинг транзисторите, но се отказах от
нея (поне за сега) защото не ми се ще много много да чувам
служебната информация от плейъра.
Kато цяло резултата беше приятен (като се започне с това, че плейъра
свирна въпреки моята интервенция :Р )
Няма да се втървам в описания на субективни впечатления, само ще кажа
че съм доволен от резулата, и че плейъра в момента свири не по-зле от
Philips DVP720SA(немодифициран разбира се), който се води SACD :) .
|
|
| |
|
Среден Резултат: 1.12 Гласа: 241

|
|
|
|
|
"Login" | ВХОД | 10 коментари | Търсене в Дискусия |
| Коментарите са на публикуващият ги. Ние не сме отговорни за тяхното съдържание. |
|
|
Re: CD Player Tuning (Резултат: 1) от JPW Време: Friday, March 11 @ 19:16:53 CET (Информация за Потребител | Изпращане на Съобщение) | Поздравления,аз имам същия плейър и ще му монтирам DAC-a с AD1852 на Audioman.За съжаление нямам никакво време,но като го сглобя (не без помощта на Audioman) можем да ги сравним(на по бира) |
|
|
Re: CD Player Tuning (Резултат: 1) от Fenkiller (dimitar_pp666@yahoo.com) Време: Thursday, August 18 @ 16:35:40 CEST (Информация за Потребител | Изпращане на Съобщение) | Здравейте ,
Под давление на един хайфист аз и мой колега осъществихме тунинг на абсолютно същия модел CD на Technics.
Разбира се инженерната ни страст ни тласна да направим всичко което е възможно относно този модел.
Освен изброените от вас промени които са само козметични мога да добавя и следното:
1.Аз наистина махнах мутинг транзисторите Q801,Q802!
2.Изходните електролити C807,C808 замених с ELNA и освен това запаралелих със стирофлексни кондензатори от 2,2 и 10nF
3.Накъсих изходните съпротивления след операционния усилвател R813 ,R814.
4.Също замених ОУ само че се спрях на LM833 на National Semiconduktor.(Това обаче стана след дълго слушане в студио на различни образци двойни ОУ с едни и същи пасажи отбрана музика!!!)
5.Направих отделна платка за допълнителен захранващ блок и я поместих в празната част на CD-то от другата страна на транспорта.На нея има два допълнителни трансформатора респективно 2х12V за захранване на ОУ (това включва изправители филтри и стабилизатори).На втория трансформатор който е с две намотки по 9V разделени направих две 5V захранвания респективно за аналоговата част на Цапа и за външния тактов генератор чиято платка проектирах така че да мога да закрепя на един от винтовете под транспорта държащ оригиналната платка.Разбира се не забравих да филтрирам всичко подобаващо като се започне от 220-те волта.
6.Вече споменах външния кварцов генератор който реших с 74HCT14 като исползвах оригиналния кварц.
7.Оригиналния трансформатор оставих но му направих екранираща кутия!Оставих оригиналния 5Vстабилизатор да захранва само и единствено цифровата част, като за всеки случай не забравих да му се постарая относно филтрирането.
8.Отрязах всички аналогови маси понеже вече имах отделни захранвания за всичко и оставих за изходна и екранираща маса тази на ОУ , масата на аналоговата част на цапа свързах през дросел-резистор а връзката към цифровата част през още един дросел.Искам да отбележа че захранванията ми отиват с екранирани кабели направо по местата си като се старах да не използвам изградената топология на оригиналните платки.
9.Не забравих и електролитите С727 и С728 които замених с неелектролитни (хубави!) и отново запаралелих с по 2,2n стирофлекс.
10.По трудно беше с механиката:
- В пластмасовото оребрено шаси напълнихме специален силикон за антивибрация.
- На ламарината под транспорта в кухината от долната страна колегата ми изля оловна антивибрационна плоча.
- Направи и антивибрационни крачета от специална микропореста гума изполвана в промишлеността при вибрационни машини!
- Всички метални свръзки подложи с микропореста лента.
- Плюс облепване на целия капак със същата.
11.Отделих аудио сигналите след Цапа и ги пуснах по сребърен екраниран проводник директно до входната верига на ОУ без да използвам коланчето което свързва двете платки.
12.Сменихме изходните чинчове с позлатени маркови с тефлонова изолация и докарахме сигнала отново със сребърен проводник с екран минаващ през феритен тороид.
13.Сменихме захранващия куплунг с такъв за компютър като добавих и филтри към заземлението.220V кабелите екранирахме в оплетка.
14.Сигурно има и други неща които направихме в бързината.......но сега просто не се сещам.
И ТАКА ПОЛУЧИХМЕ ЕДИН НАПЪЛНО НОВ CD PLAYER С НЕПОЗНАТО ЗА TECHNICS ЗВУЧЕНЕ!!! РЕЗУЛТАТА ОПРЕДЕЛЕНО СИ ЗАСЛУЖАВАШЕ!!!
Ще се радвам да ми пишете ако ви интересува нещо повече.Направил съм и снимки. |
|
|
Re: CD Player Tuning (Резултат: 1) от beauty_divine Време: Tuesday, May 02 @ 09:05:03 CEST (Информация за Потребител | Изпращане на Съобщение) | Ще добавя само, че след като пробвах с различни електролити в изхода на ОУ, най-накрая ги изхвърлих всичките и вързах изходите галванично към чинчовете.
Изходното DC напрежение е от порядъка на 4-5 mV, а на входа на ампа все пак има разделящ кондензатор, нали?
Няма нужда да казвам, че това докара още ползи за доброто звучене :-) |
|
|
Re: CD Player Tuning (Резултат: 1) от TDA7294 Време: Saturday, April 28 @ 22:44:41 CEST (Информация за Потребител | Изпращане на Съобщение) | Здравейте, наскоро си всех TECHNICS SL-PG360A от едно приятелче и ми се иска да почовъркам из него :) Ето линк със сервизната документация. http://www.eserviceinfo.com/downloadsm/1459/Technics_SL-PG360A.html
Бихте ли ми дали някакви препоръки? |
|
|
|
